Tavă colector lichid

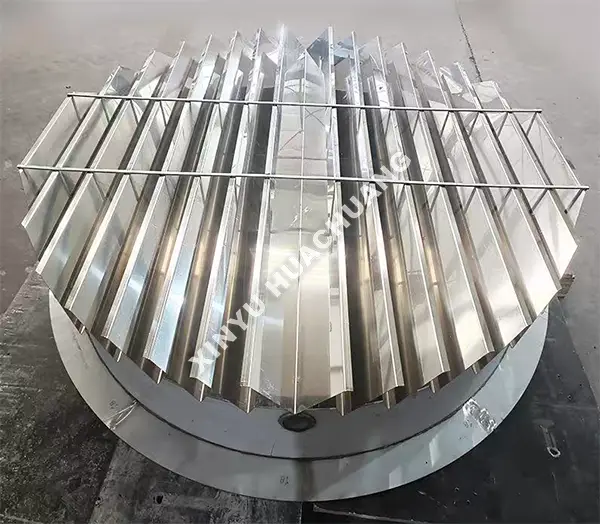

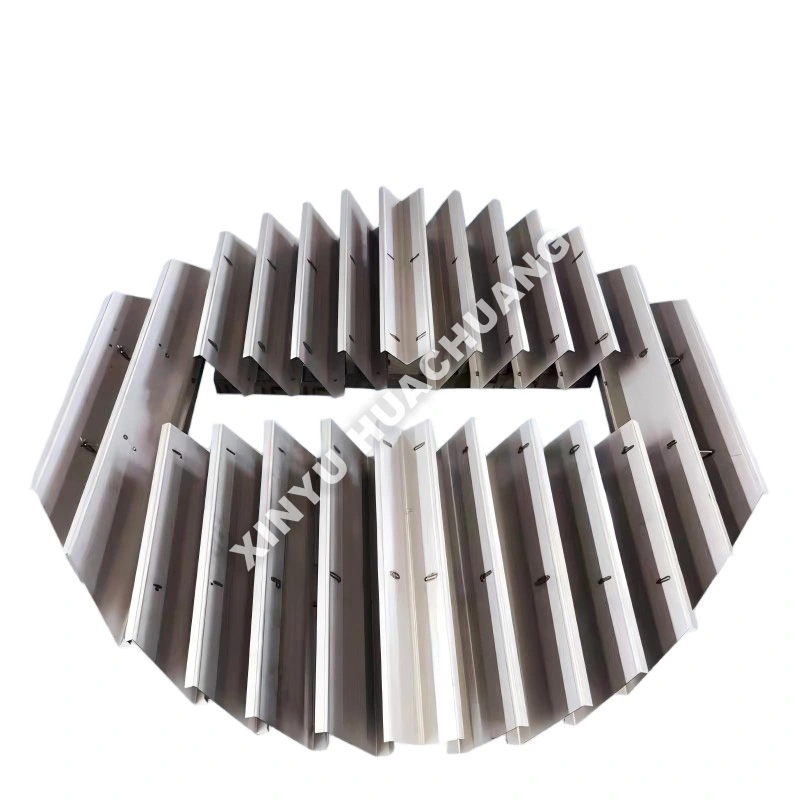

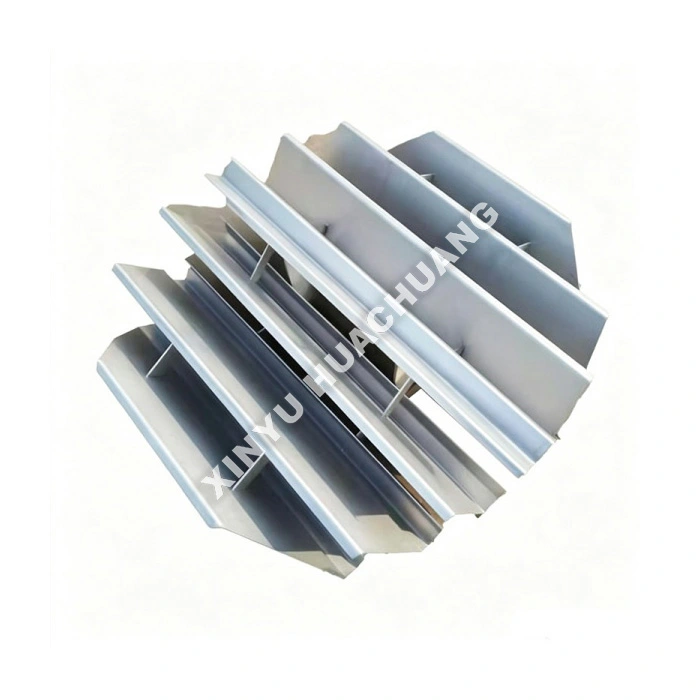

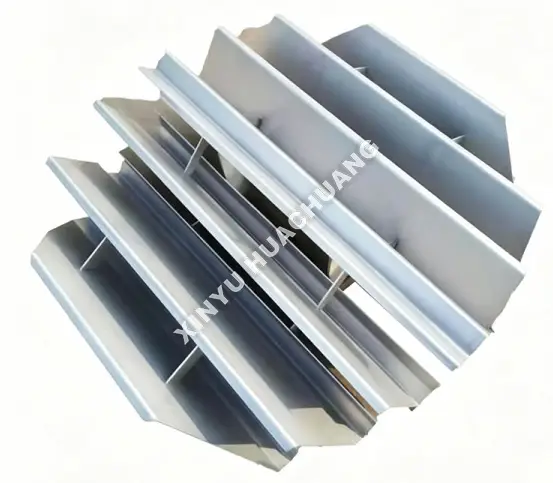

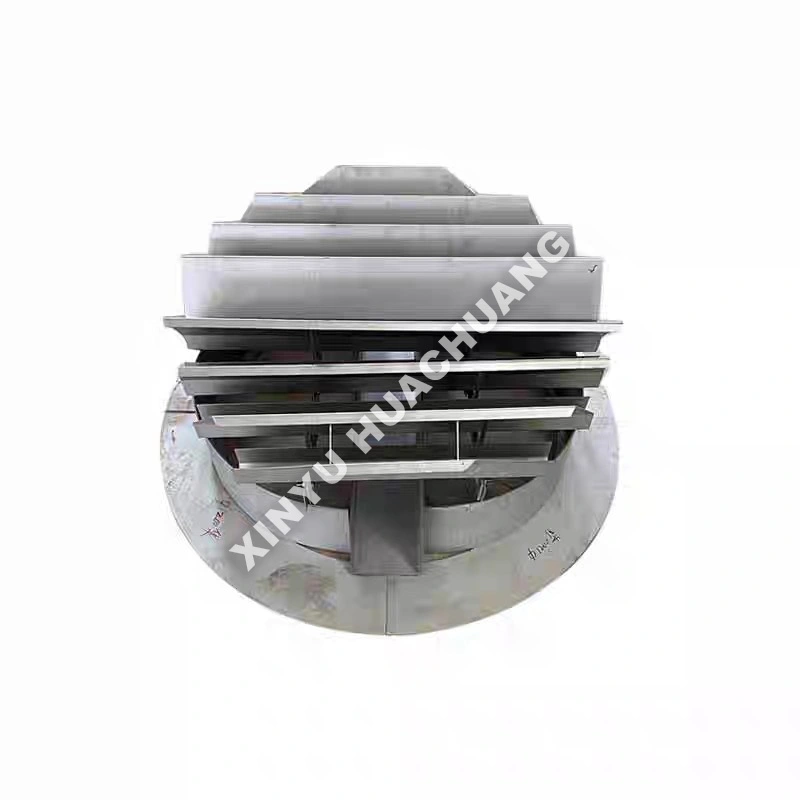

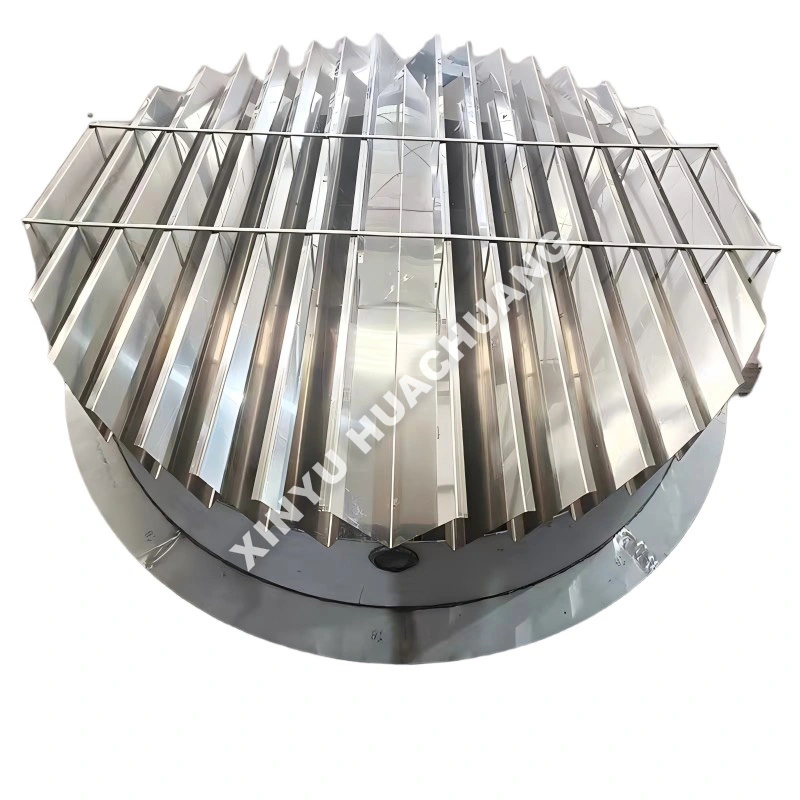

Tava colector de lichide XINYU HUACHUANG este o componentă internă critică a turnului special concepută pentru a intercepta, colecta și redistribui lichidul în coloane cu diametru mic. Conceput pentru a preveni curgerea pe perete și pentru a menține eficiența separării, această tavă de colectare a lichidelor asigură un contact uniform vapori-lichid pe întregul strat de ambalare. Designul său compact și robust îl face ideal pentru laborator, turnuri la scară pilot și procese care necesită alimentare intermediară sau tragere laterală.

Ce este o tavă de colectare a lichidelor?

O tavă de colectare a lichidului este o tavă orizontală instalată între secțiunile de ambalare în coloanele de distilare, absorbție sau stripare. Captează lichidul care curge în jos prin ambalaj și îl redistribuie uniform în patul de dedesubt. Această tavă de colectare a lichidelor este esențială pentru menținerea eficienței coloanelor în turnurile pilot înalte, unde distribuția defectuoasă a lichidului poate afecta grav performanța. De asemenea, servește ca platformă pentru injecția intermediară a alimentului, extragerea laterală sau punctele de monitorizare a temperaturii.

De ce Acesta?

● Colectare superioară de lichide: Geometria optimizată a tăvii cu adâncime adecvată asigură captarea completă a lichidului chiar și la viteze mari de vapori.

● Design anti-curgere a peretelui: Inelele de etanșare și deflectoarele periferice împiedică lichidul să ocolească umplutura și să curgă în jos pe pereții coloanei.

● Zona de trecere ridicată a vaporilor: designul cu coloană deschisă minimizează căderea de presiune, permițând în același timp fluxul nerestricționat de vapori prin colector.

● Construcție robustă: Construit cu SS304/316L premium sau aliaje specializate pentru a rezista la stres termic și medii corozive.

● Instalare modulară: Secțiunile fabricate cu precizie asigură o asamblare rapidă și o nivelare perfectă în interiorul turnului.

Specificatii tehnice

Foaia de parcurs de selecție

● Definiți încărcăturile cu lichid și vapori: calculați cu precizie debitul de lichid și viteza vaporilor așteptați. Aceasta determină adâncimea necesară a recipientului, dimensiunea coloanei și zona de trecere a vaporilor a tăvii colectoare de lichid.

● Evaluați diametrul turnului: asigurați-vă că tava este dimensionată exact pentru diametrul specific al laboratorului sau al coloanei pilot pentru a preveni scurgerile.

● Compatibilitatea materialelor: Selectați metalurgia adecvată în funcție de temperatura procesului și agresivitatea chimică. SS316L standard acoperă majoritatea aplicațiilor; mediile foarte corozive necesită Hastelloy.

● Cerințe de funcție: determinați dacă tava are nevoie de funcții suplimentare, cum ar fi duze de tragere laterală, puncte intermediare de alimentare sau capabilități de redistribuire.

Procesul de inspecție a calității

● Verificarea materialelor: inspecție strictă a tablelor metalice și a materialelor de sudură primite pentru a asigura conformitatea metalurgică.

● Precizie dimensională: măsurarea cu precizie a adâncimii tigaii, a diametrului colțului și a planeității generale pentru a garanta o potrivire adecvată și colectarea lichidului.

● Calitatea sudurii: Inspecție vizuală cuprinzătoare și NDT (testare nedistructivă) a tuturor sudurilor pentru a asigura performanța etanșă.

● Tratarea suprafeței: Verificarea pasivării sau a calității acoperirii pentru a asigura rezistența la coroziune în medii dure de operare.

● Test de montare: Verificare înainte de asamblare a secțiunilor modulare pentru a confirma alinierea și etanșarea corespunzătoare înainte de expediere.

Service și asistență post-vânzare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Care este funcția principală a unei tăvi colectoare de lichid într-o coloană ambalată?

R: O tavă colectoare de lichid captează lichidul care curge în jos din secțiunea de ambalare de deasupra și îl redistribuie uniform în patul de ambalare de dedesubt. Fără această tavă, distribuția defectuoasă a lichidului se acumulează pe mai multe secțiuni de ambalare, degradând progresiv eficiența separării. Tava de colectare „resetează” în esență distribuția lichidului la fiecare limită de ambalare.

Î2: De ce este esențială o tavă de colectare a lichidelor în turnurile pilot înalte?

R: În turnurile înalte cu mai multe secțiuni de umplere, lichidul tinde să se deplaseze spre peretele coloanei pe măsură ce coboară, creând o distribuție defectuoasă din ce în ce mai gravă cu fiecare secțiune succesivă. Fără tăvi colectoare între secțiuni, acest efect cumulativ poate face ca secțiunile inferioare de ambalare să fie aproape ineficiente, irosind catalizatorul sau materialul de ambalare scump.

Î3: Pe lângă redistribuire, ce alte funcții mai servește tava de colectare?

R: Tava colectoare servește și ca platformă pentru injecția intermediară a alimentului, retragerea laterală a produselor intermediare și instalarea punctelor de monitorizare a temperaturii. Aceste funcții suplimentare îl fac un instrument versatil de gestionare a proceselor, nu doar un dispozitiv de redistribuire a lichidelor.

Î4: Cum este proiectată tava colectorului pentru a minimiza căderea de presiune?

R: Tava este proiectată cu o suprafață în secțiune transversală liberă mare – care depășește adesea 85% – pentru a permite trecerea vaporilor în creștere cu o rezistență minimă. Zonele de colectare a lichidului sunt poziționate strategic pentru a capta lichidul în coborâre fără a obstrucționa traseul fluxului de vapori, menținând avantajele căderii de presiune scăzute ale funcționării coloanei compacte.

Î5: Ce materiale sunt utilizate în mod obișnuit pentru tăvile colectoare de lichide?

R: Tăvile colectoare sunt de obicei fabricate din SS304/316L pentru aplicații standard, Hastelloy sau titan pentru medii foarte corozive și oțel căptușit cu PTFE pentru aplicații chimice fluor. Selecția materialului se potrivește cu mediul de proces și condițiile de operare pentru a asigura o durată lungă de viață.
