Grilă de suport pentru ambalarea turnului de distilare

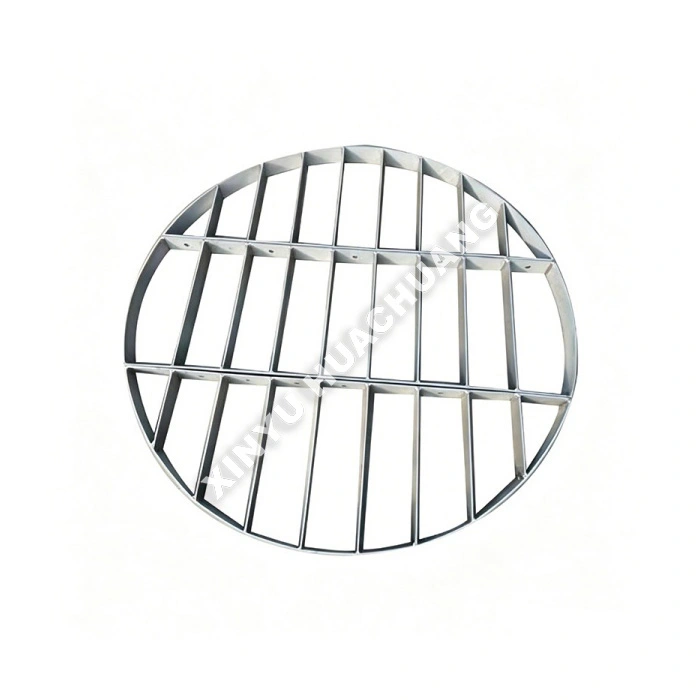

Grila de suport pentru ambalarea turnului de distilare XINYU HUACHUANG este o componentă structurală critică proiectată special pentru turnuri de laborator cu diametru mic și turnuri de ambalare la scară pilot. Conceput pentru a suporta greutatea ambalării structurate sau aleatorii, maximizând în același timp suprafața deschisă, această grilă de suport pentru ambalarea turnului de distilare asigură un flux nestingherit de vapori-lichid și previne inundarea coloanei. Designul său robust, dar deschis, îl face baza ideală pentru obținerea unei eficiențe ridicate de separare în medii de cercetare și dezvoltare și de testare pilot.

Principiul de lucru

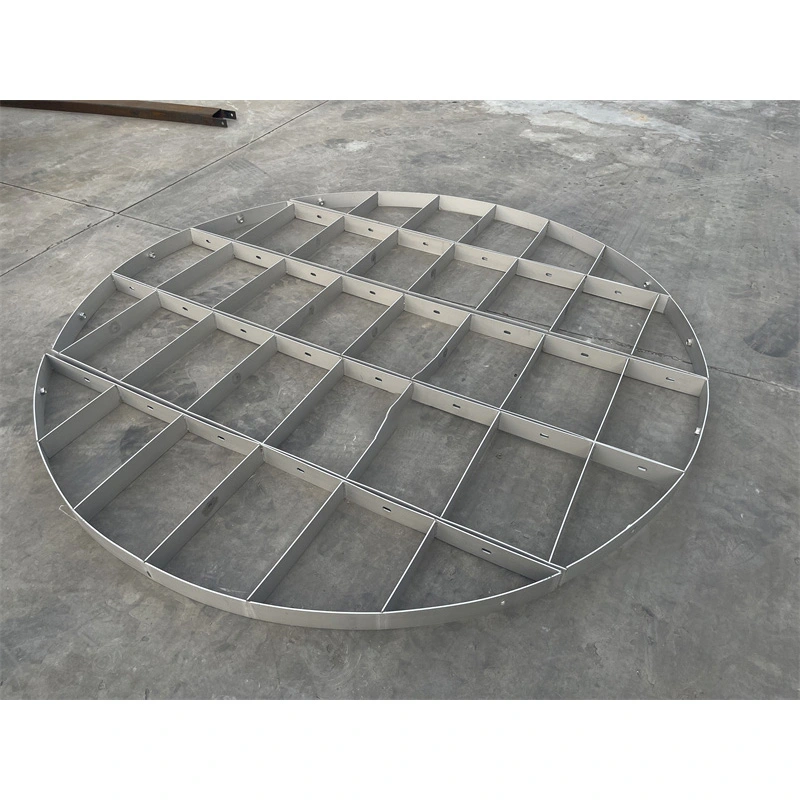

Grila de suport de ambalare a turnului de distilare funcționează prin furnizarea unei platforme rigide, orizontale, în partea de jos a patului de ambalare. Este construit cu bare verticale sau orizontale aranjate pentru a crea o suprafață de secțiune transversală liberă mare. Această geometrie deschisă permite vaporilor în creștere și lichidului care coboară să treacă cu o scădere minimă de presiune, prevenind în același timp particulele de împachetare să cadă în secțiunea inferioară. Suprafața netedă a rețelei ajută, de asemenea, la prevenirea acumulării de particule și murdăririi la baza coloanei.

Unde Strălucește?

● Zona deschisă mare și căderea scăzută a presiunii: maximizează suprafața liberă a secțiunii transversale pentru a asigura un flux fluid de vapori-lichid, prevenind blocajele în coloanele cu diametru mic.

● Rezistență mecanică ridicată: conceput pentru a susține în mod fiabil greutatea patului de ambalare și a rezista la fluctuațiile de presiune operaționale fără deformare.

● Design anti-fouling: Suprafețele netede și distanța optimizată între bare împiedică acumularea solidelor, polimerilor sau particulelor și înfundarea suportului.

● Potrivire precisă: prelucrat la comandă pentru a se potrivi perfect cu diametrul interior al coloanelor din sticlă sau metal de laborator și pilot, asigurând nicio ocolire a lichidului.

● Materiale versatile: Disponibil în SS304/316L, Hastelloy, PTFE și sticlă pentru a se potrivi cu compatibilitatea chimică a procesului dumneavoastră specific.

Specificatii tehnice

Unde este aplicabil?

● Laboratoare academice și de cercetare și dezvoltare: studii cinetice fundamentale, vizualizarea procesului de separare și testarea catalizatorului.

● Instalații la scară pilot: reducerea decalajului dintre cercetarea și dezvoltarea de laborator și extinderea industrială pentru chimicale fine și produse farmaceutice.

● Uleiuri esențiale și extracte naturale: separare blândă, de înaltă puritate, a terpenelor și parfumurilor sensibile la căldură.

● Solvenți speciali: recuperare continuă și purificare foarte ridicată a solvenților organici cu valoare ridicată.

● Alimente și băuturi: concentrarea aromelor naturale și extracția compușilor bioactivi.

Precauții de utilizare

● Nivelare precisă: asigurați-vă că grila de sprijin este instalată perfect orizontal. O grilă nenivelată poate provoca acumularea lichidului pe o parte, ceea ce duce la o distribuție defectuoasă gravă și la o eficiență redusă a separării.

● Compatibilitate cu dimensiunea ambalajului: verificați dacă distanța dintre bare din grila de suport a ambalajului turnului de distilare este mai mică decât dimensiunea minimă a ambalajului dvs. pentru a preveni căderea particulelor.

● Fixare sigură: în coloanele cu diametru mic, asigurați-vă că grila este prinsă sau sudată corespunzător pentru a preveni deplasarea sau ridicarea acesteia în timpul operațiunilor cu un flux mare de vapori sau cu vid.

● Pre-curățare: curățați întotdeauna grila bine înainte de a încărca ambalajul pentru a îndepărta orice ulei de prelucrare, așchii de metal sau resturi care ar putea contamina procesul.

Service și asistență post-vânzare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Care este scopul principal al unei rețele de suport de ambalare într-o coloană de distilare?

R: Grila de susținere oferă o platformă rigidă, orizontală în partea de jos a patului de ambalare pentru a ține toate elementele de ambalare sau modulele de ambalare structurate în siguranță. Fără el, împachetarea s-ar prăbuși în secțiunea inferioară a coloanei, blocând fluxul de vapori și distrugând complet performanța de separare.

Î2: Cum își minimizează designul grilei impactul asupra performanței coloanei?

R: Grila este construită cu bare verticale sau orizontale aranjate pentru a crea o suprafață în secțiune transversală liberă mare, care depășește adesea 90%. Această geometrie deschisă permite vaporilor în creștere și lichidului care coboară să treacă cu o cădere minimă de presiune, asigurându-se că rețeaua în sine nu devine un blocaj în procesul de transfer de masă.

Î3: De ce este important designul antifouling pentru o grilă de susținere?

R: Grila de susținere se află în punctul cel mai de jos al patului de ambalare, unde se acumulează în mod natural particulele, depozitele de polimer și sărurile cristalizate. O suprafață netedă și geometria deschisă împiedică acumularea de material la baza coloanei, reducând frecvența opririlor pentru curățare și menținând scăderea constantă a presiunii pe toată durata campaniei.

Î4: Cum este dimensionată grila de suport în raport cu ambalajul de deasupra ei?

R: Mărimea deschiderii grilei este potrivită cu atenție cu dimensiunile ambalajului pentru a preveni căderea oricăror elemente de ambalare. Pentru ambalarea aleatorie, deschiderile grilei sunt semnificativ mai mici decât cel mai mic element de ambalare. Pentru ambalarea structurată, grila este proiectată pentru a se potrivi cu amprenta modulului și pentru a oferi un suport nivelat pe întregul pat.

Î5: Ce materiale de construcție sunt disponibile pentru grilele de susținere?

R: Grilele de susținere sunt disponibile în SS304/316L pentru aplicații standard, Hastelloy și titan pentru medii corozive și oțel carbon cu acoperiri de protecție pentru instalații sensibile la costuri. Materialul este selectat pentru a se potrivi cu materialul carcasei coloanei și condițiile de proces, asigurând compatibilitatea galvanică și o durată lungă de viață.
