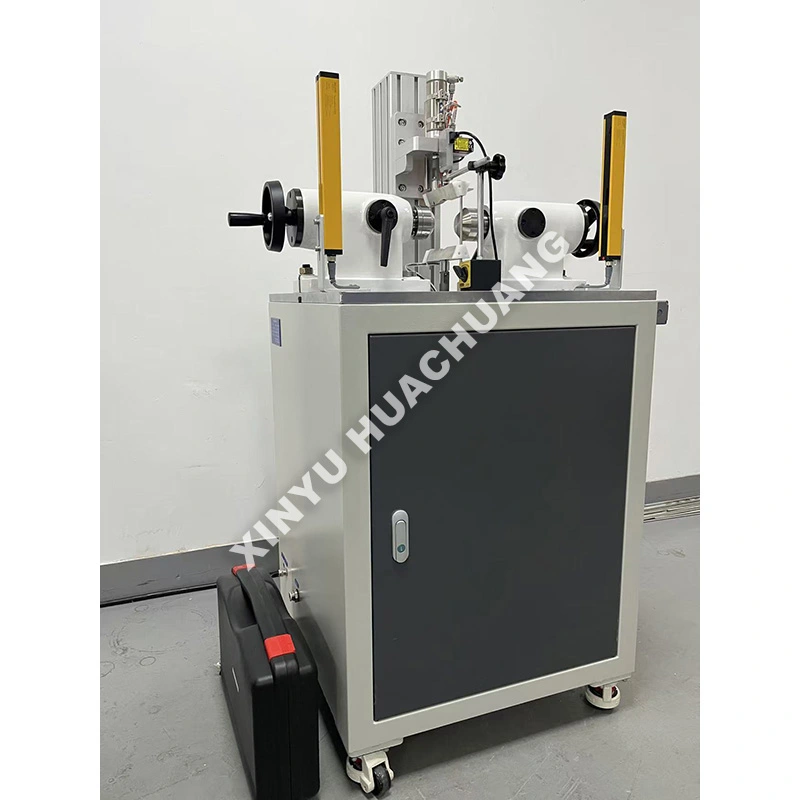

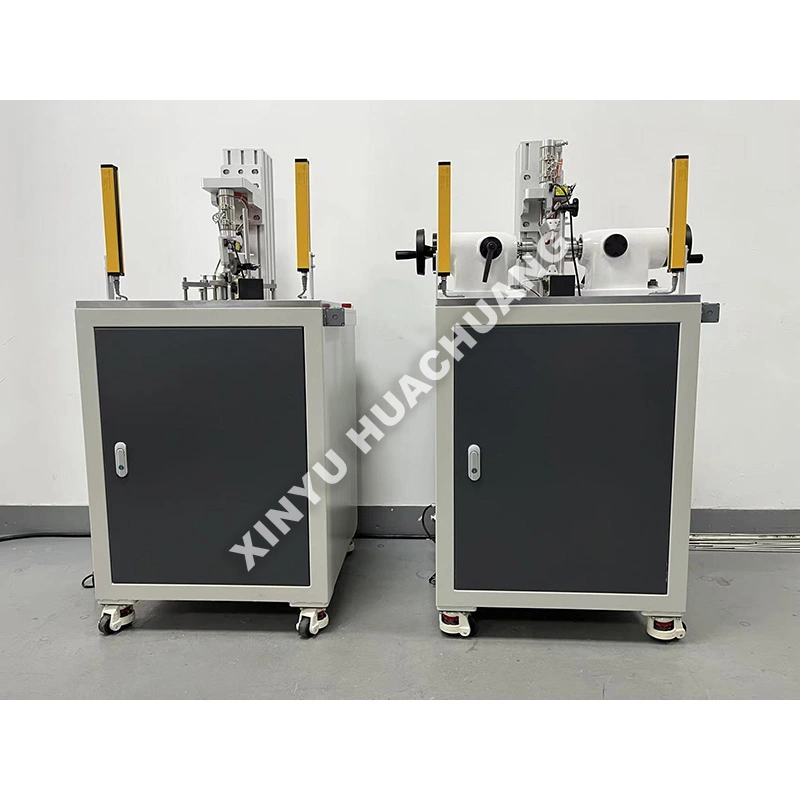

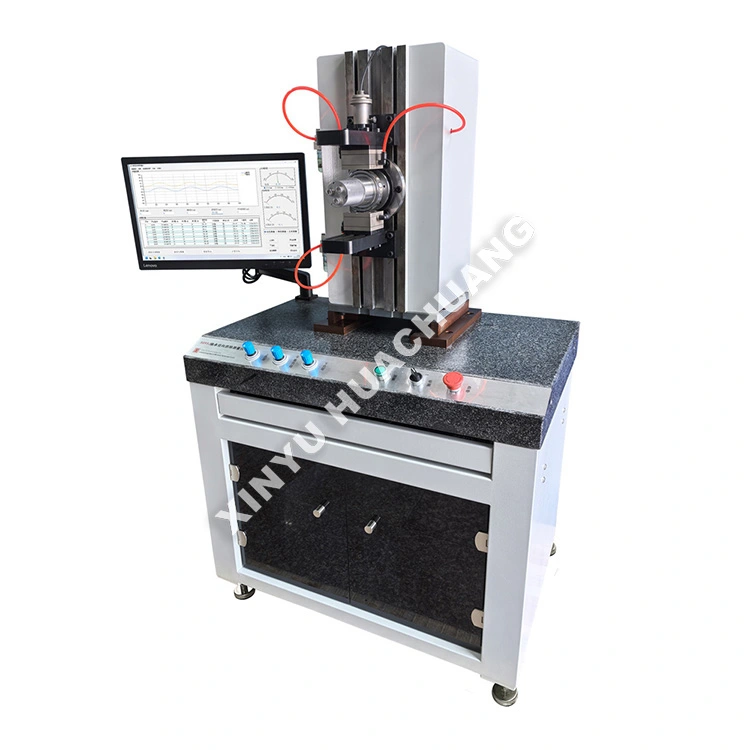

Instrument de măsurare a jocului radial al rulmenților

Instrumentul de măsurare a jocului radial al rulmenților XINYU HUACHUANG este un aparat de testare semi-automat de mare precizie, conceput special pentru a evalua jocul radial intern al rulmenților. Conceput pentru a îndeplini standardele internaționale stricte, acest instrument de măsurare a jocului radial al rulmentului aplică cu precizie sarcini de măsurare standardizate pentru a capta micro-deplasările. Echipat cu automatizare inteligentă PLC și senzori de înaltă sensibilitate, asigură o funcționare sigură și fiabilă, oferind în același timp date foarte reproductibile pentru cercetare și dezvoltare, controlul calității și certificarea producției.

Principiul de lucru

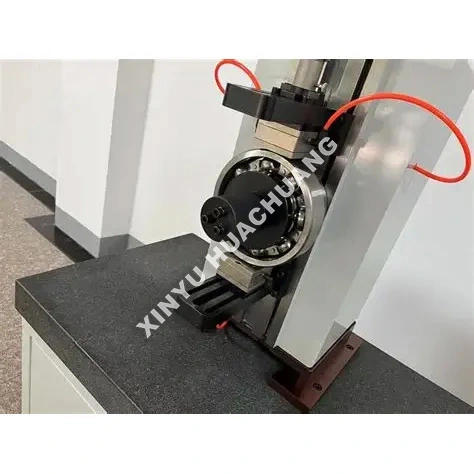

Instrumentul de măsurare a jocului radial al rulmentului funcționează pe un principiu de măsurare dinamic, fără sarcină. Inelul interior al rulmentului este fixat și rotit de un motor sincron, în timp ce inelului exterior este aplicată o sarcină de măsurare precisă. Senzorii de deplasare de înaltă sensibilitate captează mișcarea radială a elementelor de rulare pe măsură ce acestea trec prin zona de încărcare. Sistemul folosește algoritmi diferențiali pentru a elimina automat erorile geometrice și calculează jocul radial real fără a necesita compensarea deformației.

Care sunt avantajele distinctive?

● Măsurare de înaltă precizie: Dispune de senzori inductivi premium cu o repetabilitate statică de <1,5 μm și repetabilitate dinamică de <2,5 μm.

● Încărcare automată: încărcarea pneumatică sau motorizată asigură forțe de măsurare consistente și standardizate, eliminând erorile de operare manuală.

● Procesarea inteligentă a datelor: calculează automat spațiul mediu, identifică blocajele de rotație și generează rapoarte statistice SPC/CPK.

● Construcție robustă și sigură: construit cu un cadru mecanic rigid și dispune de autocalibrare față de piesele de referință standard pentru a menține acuratețea pe termen lung.

● Compatibilitate versatilă: fixarea modulară permite schimbări rapide pentru a testa diferite tipuri de rulmenți, de la rulmenți adânci cu bile până la rulmenți cu role conice.

Specificatii tehnice

Unde este aplicabil?

● Fabricarea rulmenților: inspecție de calitate 100% inline sau offline pentru rulmenți cu bile adânci, cu role cilindrice și cu role conice.

● Auto și aerospațial: controlul calității primite (IQC) și verificarea ansamblului pentru butuci de roți, cutii de viteze și motoare cu turbină.

● Mașini de precizie: Potrivirea și selecția de împerechere a spațiului liber pentru axe și robotică de înaltă precizie pentru mașini-unelte.

● Întreținere și MRO: evaluarea stării și evaluarea jocului rulmenților în timpul reviziilor echipamentelor.

Precauții de utilizare

● Pregătirea eșantionului: curățați întotdeauna bine rulmentul pentru a îndepărta substanțele de prevenire a ruginii sau grăsimea care ar putea afecta micromăsurarea.

● Echilibrul termic: permiteți atât instrumentului, cât și rulmentului să se aclimatizeze la temperatura camerei (20±5℃) înainte de testare.

● Alinierea corectă: asigurați-vă că rulmentul este așezat perfect pe suport pentru a preveni citirile false cauzate de înclinarea inelului exterior.

● Calibrare: rulați rutina de autocalibrare folosind rulmenți de referință standard la începutul fiecărei ture.

Ghid de întreținere

● Zilnic: Ștergeți dispozitivele de măsurare și stiloul senzorului cu o cârpă curată, fără scame. Verificați presiunea aerului pneumatic (dacă este cazul) și evacuați umezeala din filtru.

● Săptămânal/Lunar: inspectați axul rotativ și pârghiile de încărcare pentru o funcționare bună. Aplicați o picătură de ulei ușor de mașină în punctele de pivotare mecanică, conform recomandărilor.

● Trimestrial: efectuați o calibrare completă a sistemului utilizând blocuri de degajare standard certificate pentru a verifica liniaritatea și acuratețea amplificării.

● Controlul mediului: Păstrați instrumentul departe de utilajele cu vibrații grele, câmpuri magnetice puternice și lumina directă a soarelui pentru a menține stabilitatea măsurătorii.

Detalii de protecție post-cumpărare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Ce este jocul radial și de ce contează pentru performanța rulmenților?

R: Jocul radial este distanța totală pe care inelul interior al rulmentului se poate deplasa radial față de inelul exterior atunci când nu este aplicată nicio sarcină externă. Jocul radial corect este esențial, deoarece prea puțin joc cauzează frecare excesivă, supraîncălzire și defecțiuni premature, în timp ce prea mult joc duce la vibrații, zgomot și capacitate de încărcare redusă.

Î2: Cum funcționează principiul de măsurare dinamică fără sarcină?

R: Instrumentul fixează inelul interior al rulmentului și îl rotește printr-un motor sincron în timp ce aplică o sarcină de măsurare precisă inelului exterior. Senzorii de deplasare de înaltă sensibilitate captează mișcarea radială a elementelor de rulare pe măsură ce acestea trec prin zona de încărcare. Algoritmii diferențiali elimină apoi automat erorile geometrice, cum ar fi nerotunjimea, oferind adevărata valoare a jocului radial.

Î3: De ce instrumentul folosește algoritmi diferențiali în loc de măsurare directă?

R: Rulmenții au imperfecțiuni geometrice inerente - ovalitate ușoară, ondulație a suprafeței și variații dimensionale ale elementelor de rulare - care pot distorsiona măsurătorile simple ale punctelor. Algoritmul diferențial captează mai multe puncte de date în jurul întregii rotații și separă matematic aceste erori geometrice de jocul real, asigurând precizia măsurării fără a necesita compensarea deformației.

Î4: Ce tipuri și dimensiuni de rulmenți poate măsura acest instrument?

R: Instrumentul găzduiește rulmenți adânci cu bile, rulmenți cu contact unghiular, rulmenți cu role cilindrice și rulmenți cu role conice într-o gamă largă de dimensiuni. Adaptoarele și dispozitivele de fixare pot fi configurate pentru a se potrivi cu diametrele ale alezajului rulmentului și diametrele exterioare, făcându-l potrivit atât pentru verificările calității pe linia de producție, cât și pentru inspecția de laborator.

Î5: Cum suportă acest instrument controlul calității rulmenților în producție?

R: Oferind măsurători rapide, precise și repetabile ale clearance-ului radial, instrumentul permite inspecția 100% a loturilor de producție sau eșantionarea statistică conform standardelor ISO 5753 și ABMA. Acest lucru asigură că fiecare rulment livrat îndeplinește grupul de degajare specificat, reducând cererile de garanție și defecțiunile pe teren cauzate de spațiul liber necorespunzător.
