Instrument de măsurare a jocului axial pentru rulmenți

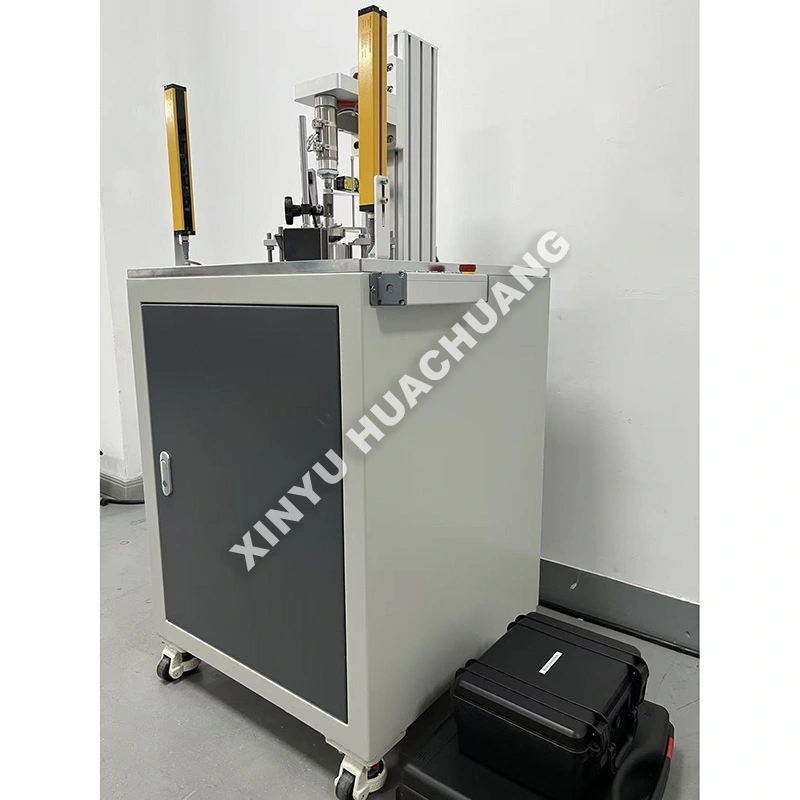

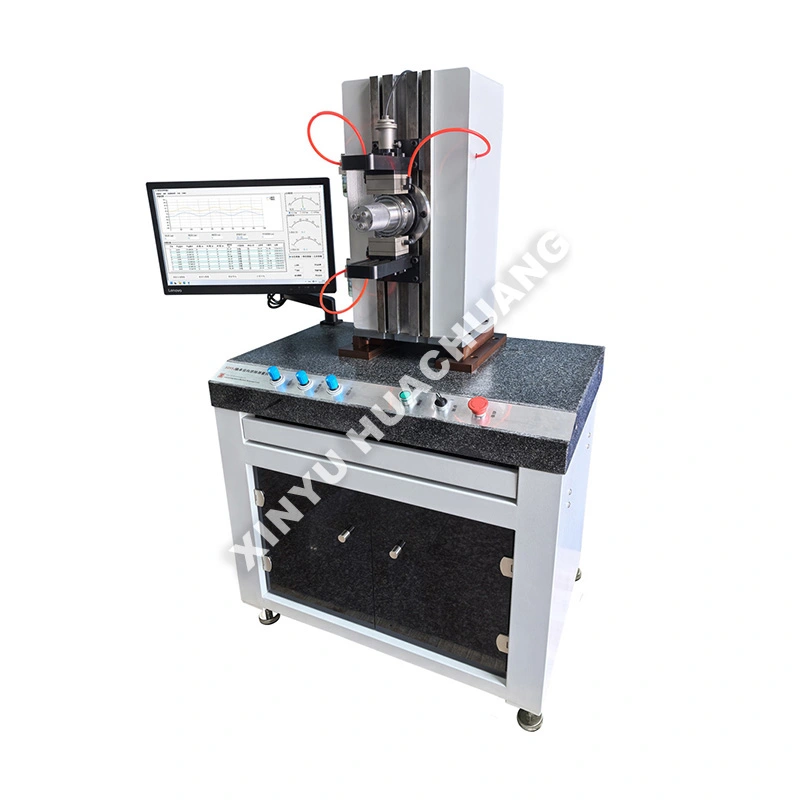

Instrumentul de măsurare a jocului axial pentru rulmenți XINYU HUACHUANG este un aparat de testare semi-automat de mare precizie conceput special pentru a evalua jocul axial intern al rulmenților. Conceput pentru a îndeplini standardele internaționale stricte, acest instrument de măsurare a jocului axial pentru rulmenți aplică cu precizie sarcini de măsurare axiale standardizate pentru a capta micro-deplasările. Echipat cu automatizare inteligentă PLC și senzori de înaltă sensibilitate, asigură o funcționare sigură și fiabilă, oferind în același timp date foarte reproductibile pentru cercetare și dezvoltare, controlul calității și certificarea producției.

Principiul de lucru

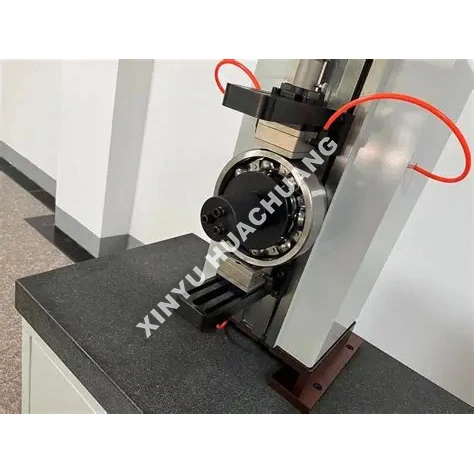

Instrumentul de măsurare a jocului axial pentru rulmenți funcționează pe un principiu de măsurare dinamic, fără sarcină. Inelul exterior al rulmentului este fixat și prins în siguranță, în timp ce inelului interior este aplicată o sarcină de măsurare axială precisă. Senzorii de deplasare de înaltă sensibilitate captează mișcarea axială a elementelor de rulare pe măsură ce acestea trec prin zona de încărcare. Sistemul folosește algoritmi diferențiali pentru a elimina automat erorile geometrice și calculează jocul axial real fără a necesita compensarea deformației.

Care sunt avantajele distinctive?

● Măsurare de înaltă precizie: Dispune de senzori inductivi premium cu o repetabilitate statică de <1,5 μm și repetabilitate dinamică de <2,5 μm.

● Încărcare automată: încărcarea pneumatică sau motorizată asigură forțe de măsurare consistente și standardizate, eliminând erorile de operare manuală.

● Procesarea inteligentă a datelor: calculează automat spațiul mediu, identifică blocajele de rotație și generează rapoarte statistice SPC/CPK.

● Construcție robustă și sigură: construit cu un cadru mecanic rigid și dispune de autocalibrare față de piesele de referință standard pentru a menține acuratețea pe termen lung.

● Compatibilitate versatilă: fixarea modulară permite schimbări rapide pentru a testa diferite tipuri de rulmenți, de la rulmenți adânci cu bile până la rulmenți cu role conice.

Specificatii tehnice

Unde poate fi folosit?

● Fabricarea rulmenților: inspecție de calitate 100% inline sau offline pentru rulmenți cu bile adânci, cu role cilindrice și cu role conice.

● Auto și aerospațial: controlul calității primite (IQC) și verificarea ansamblului pentru butuci de roți, cutii de viteze și motoare cu turbină.

● Mașini de precizie: Potrivirea și selecția de împerechere a spațiului liber pentru axe și robotică de înaltă precizie pentru mașini-unelte.

● Întreținere și MRO: evaluarea stării și evaluarea jocului rulmenților în timpul reviziilor echipamentelor.

Precauții de utilizare

● Pregătirea eșantionului: curățați întotdeauna bine rulmentul pentru a îndepărta substanțele de prevenire a ruginii sau grăsimea care ar putea afecta micromăsurarea.

● Echilibrul termic: permiteți atât instrumentului, cât și rulmentului să se aclimatizeze la temperatura camerei (20±5℃) înainte de testare.

● Alinierea corectă: asigurați-vă că rulmentul este așezat perfect pe suport pentru a preveni citirile false cauzate de înclinarea inelului exterior.

● Calibrare: rulați rutina de autocalibrare folosind rulmenți de referință standard la începutul fiecărei ture.

Ghid de întreținere

● Zilnic: Ștergeți dispozitivele de măsurare și stiloul senzorului cu o cârpă curată, fără scame. Verificați presiunea aerului pneumatic (dacă este cazul) și evacuați umezeala din filtru.

● Săptămânal/Lunar: inspectați axul rotativ și pârghiile de încărcare pentru o funcționare bună. Aplicați o picătură de ulei ușor de mașină în punctele de pivotare mecanică, conform recomandărilor.

● Trimestrial: efectuați o calibrare completă a sistemului utilizând blocuri de degajare standard certificate pentru a verifica liniaritatea și acuratețea amplificării.

● Controlul mediului: Păstrați instrumentul departe de utilajele cu vibrații grele, câmpuri magnetice puternice și lumina directă a soarelui pentru a menține stabilitatea măsurătorii.

Sprijin care te menține încrezător

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Ce este jocul axial și cum diferă de jocul radial?

R: Jocul axial este distanța totală pe care inelul interior al rulmentului se poate deplasa axial (de-a lungul axei arborelui) față de inelul exterior atunci când nu este aplicată nicio sarcină externă. În timp ce jocul radial măsoară mișcarea perpendiculară pe arbore, jocul axial măsoară mișcarea paralelă cu arborele. Ambele degajări afectează performanța rulmenților, dar jocul axial este deosebit de critic pentru aplicațiile cu încărcare de tracțiune, cum ar fi cutiile de viteze și pompele verticale.

Î2: Cum asigură principiul de măsurare dinamică al instrumentului acuratețea?

R: Inelul exterior este fixat și prins în siguranță în timp ce inelului interior este aplicată o sarcină de măsurare axială precisă. Senzorii de deplasare de înaltă sensibilitate captează mișcarea axială a elementelor de rulare pe măsură ce acestea trec prin zona de încărcare. Sistemul folosește algoritmi diferențiali pentru a elimina automat erorile geometrice - cum ar fi deformarea feței și balansarea cuștii - calculând jocul axial real fără a necesita compensarea deformației.

Î3: De ce jocul axial este deosebit de important pentru rulmenții cu role conice și contactul unghiular?

R: Rulmenții cu role conice și contact unghiular sunt proiectați să suporte sarcini radiale și axiale combinate. Jocul lor axial determină direct unghiul de contact dintre elementele de rulare și canalele de rulare, care, la rândul său, guvernează distribuția sarcinii, rigiditatea și generarea de căldură. Jocul axial incorect la aceste tipuri de rulmenți duce la împărțirea neuniformă a sarcinii, ruperea prematură și defecțiuni catastrofale.

Î4: Acest instrument poate fi utilizat împreună cu instrumentul de măsurare a jocului radial pentru o inspecție completă a rulmenților?

A: Da. Împreună, instrumentele de joc radial și axial oferă un profil de joc cuprinzător al rulmentului. Multe specificații ale rulmenților necesită verificarea ambelor valori. Utilizarea ambelor instrumente în secvență pe același rulment oferă o imagine completă a geometriei interne și confirmă că rulmentul îndeplinește toate cerințele de joc.

Î5: Cum suportă instrumentul inspecția și analiza defecțiunilor?

R: Pentru inspecția de intrare, instrumentul verifică dacă rulmenții noi îndeplinesc grupul de joc axial specificat înainte de instalare, prevenind reluarea costisitoare a ansamblului. Pentru analiza defecțiunilor, măsurarea jocului axial al rulmenților returnați sau răniți în câmp ajută la determinarea dacă jocul necorespunzător a fost un factor care contribuie, susținând investigarea cauzei principale și acțiunile corective.
