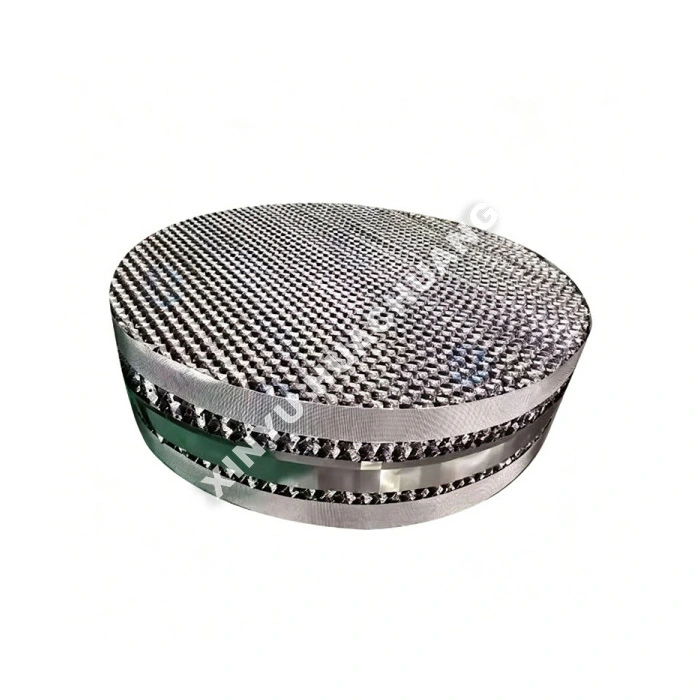

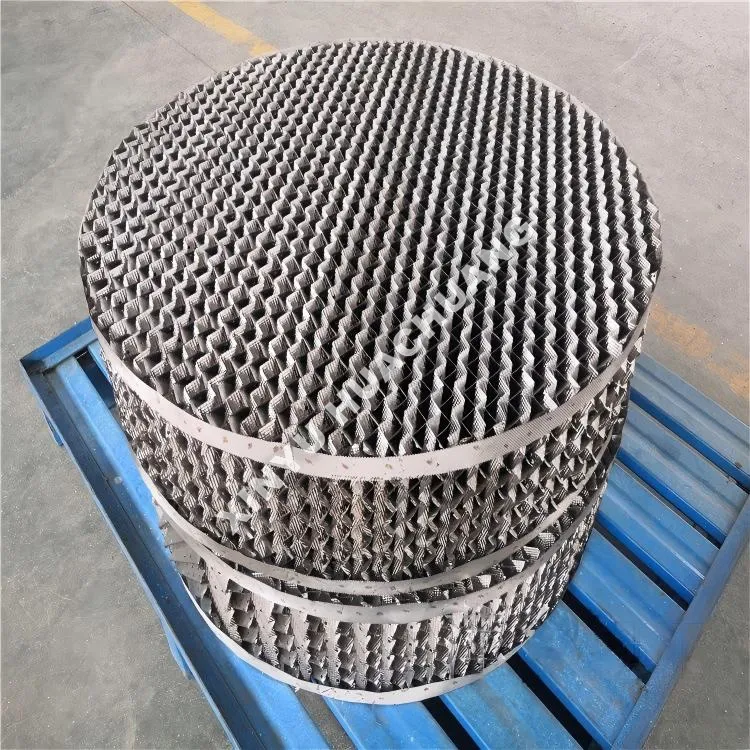

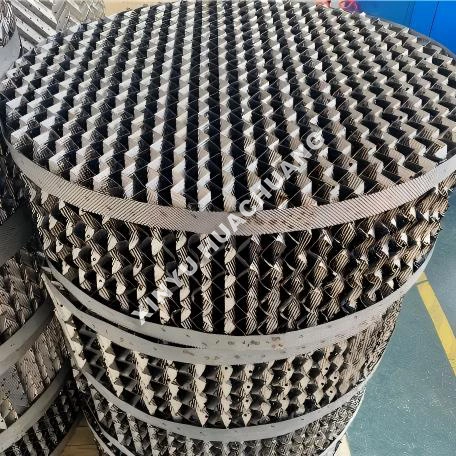

Ambalaj din tablă ondulată

Ambalajul ondulat cu plăci XINYU HUACHUANG este un ambalaj structurat premium conceput pentru a maximiza eficiența și capacitatea de separare în coloanele de distilare, absorbție și stripare. Proiectat cu unghiuri precise de ondulare și suprafețe perforate, această garnitură promovează distribuția uniformă a lichidului și umezirea excelentă a suprafeței. Ambalajul ondulat cu plăci îmbunătățește semnificativ transferul de masă, menținând în același timp o cădere scăzută de presiune, făcându-l o actualizare ideală atât pentru noile modele de coloane, cât și pentru renovările existente ale turnului.

Ce este ambalajul cu plăci ondulate?

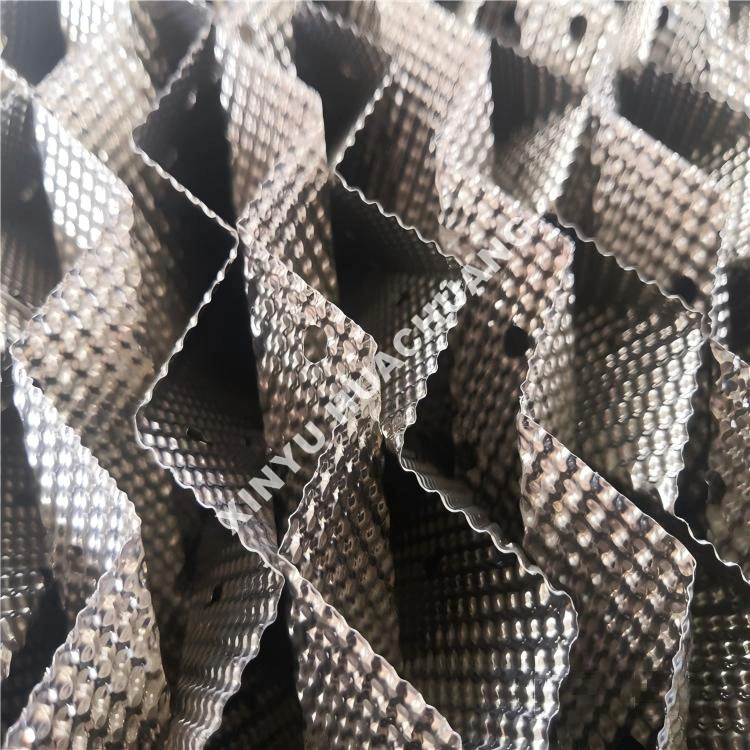

Ambalajul ondulat cu plăci este un tip de ambalaj de turn structurat realizat din foi de metal perforate care sunt imprimate cu ondulații de canal. Aceste foi sunt stivuite în straturi alternative, de obicei la un unghi de 45° sau 30°, pentru a crea o cale de curgere continuă și deschisă pentru vapori și lichid. Acest design păstrează structura de înaltă eficiență a ambalajului din tifon de sârmă, dar oferă o rezistență mecanică superioară și proprietăți antifouling. Este utilizat pe scară largă pentru a înlocui ambalajele aleatorii sau tăvile în turnurile industriale pentru a crește debitul, a îmbunătăți puritatea produsului și a reduce consumul de energie.

Ce îl face să iasă în evidență?

● Eficiență ridicată a transferului de masă: canalele ondulate și perforațiile promovează amestecarea intensă vapori-lichid și împrăștierea uniformă a lichidului, obținând un număr teoretic mare de plăci.

● Cădere scăzută de presiune: geometria deschisă și structurată permite vaporilor să curgă fără probleme, reducând semnificativ consumul de energie în comparație cu ambalarea aleatorie tradițională.

● Capacitate mare și antifouling: Raportul mare de goluri și suprafața netedă previn înfundarea, făcându-l foarte potrivit pentru sistemele care conțin particule sau predispuse la polimerizare.

● Materiale personalizabile: Disponibil într-o gamă largă de metale, inclusiv SS304, SS316L, oțel carbon, aluminiu și cupru bronz, pentru a se potrivi cu medii chimice specifice.

● Instalare ușoară: Proiectat cu dimensiuni precise și grile de susținere, asigurând o instalare rapidă și sigură în interiorul turnului.

Specificatii tehnice

Unde poate fi folosit?

● Produse petrochimice: separarea etilbenzen/stiren, purificarea acizilor grași și fracționarea petrolului brut.

● Procesare chimică: separarea ciclohexanonei/ciclohexanolului, purificarea caprolactamei și procesele de absorbție/desorbție.

● Produse chimice fine și produse farmaceutice: Recuperarea solvenților de înaltă puritate și separarea materialelor sensibile la căldură.

● Protecția mediului: absorbția gazelor reziduale, desulfurarea și eliminarea apelor uzate.

Lanțul complet de producție

1. Pregătirea materiei prime: Tăierea de precizie a tablelor metalice de înaltă calitate, pe baza cerințelor specifice ale modelului.

2. Gofrare și perforare: Ștanțarea foilor metalice pentru a crea canale uniforme de ondulare și micro-perforări pentru o distribuție optimă a lichidului.

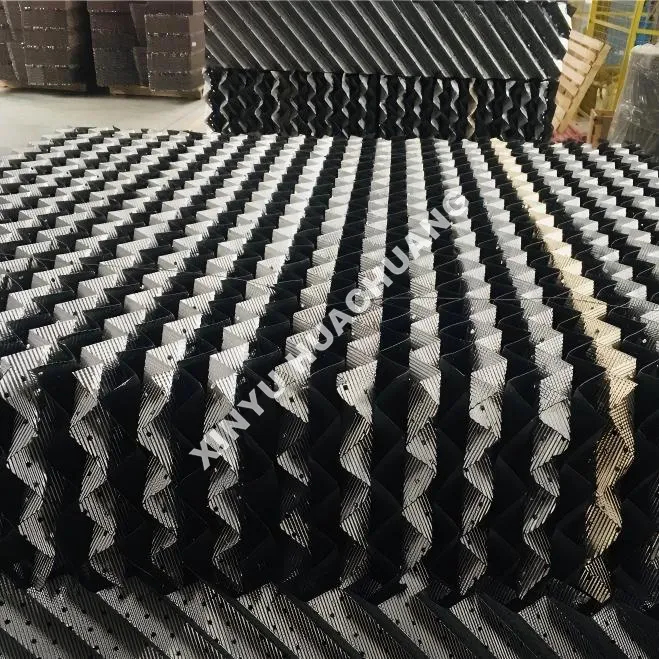

3. Stivuire și asamblare: stivuirea foilor ondulate în direcții alternative și fixarea lor în blocuri modulare standard folosind benzi de oțel inoxidabil.

4. Inspecție de calitate: Testări riguroase ale dimensiunilor blocului, suprafeței și integrității structurale pentru a asigura respectarea strictă a parametrilor de proiectare.

5. Ambalare și expediere: Ambalate în siguranță în lăzi de lemn sau paleți cu ambalaj de protecție pentru a preveni deformarea în timpul logisticii și transportului global.

Service și asistență post-vânzare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Ce face ca ambalajul din plăci ondulat să fie diferit de ambalajul aleatoriu?

R: Spre deosebire de ambalarea aleatorie care este aruncată liber în coloană, ambalajul ondulat din plăci constă din foi metalice perforate gofrate cu ondulații de canal și stivuite în straturi alternative la unghiuri de 45° sau 30°. Acest lucru creează căi de flux continue și organizate, care oferă un debit mai mare, o puritate mai bună a produsului și un consum mai mic de energie în comparație cu aranjamentul haotic al ambalării aleatorii.

Î2: De ce este preferată ambalajul din plăci ondulate față de ambalarea din tifon de sârmă în anumite aplicații?

R: În timp ce ambele sunt ambalaje structurate, ambalajele din tablă ondulată oferă o rezistență mecanică superioară și proprietăți antifouling. Ambalajele din tifon de sârmă sunt mai fragile și predispuse la înfundare în timpul serviciului murdar. Atunci când procesul implică particule, tendințe de polimerizare sau murdărire puternică, ambalajul din tablă ondulată oferă o soluție mai robustă și mai ușor de întreținut.

Î3: Ambalajul din tablă ondulată poate înlocui tăvile existente într-o coloană de operare?

A: Da. Multe turnuri industriale echipate inițial cu tăvi pot fi echipate ulterior cu ambalaj ondulat din tablă pentru a crește capacitatea, a îmbunătăți eficiența separării și a reduce căderea de presiune. Designul structurat oferă de obicei un randament mai mare și un consum mai mic de energie, fără a necesita o nouă carcasă de coloană.

Î4: Ce unghiuri de ondulare sunt disponibile și cum afectează acestea performanța?

R: Foile sunt de obicei stivuite la unghiuri de 45° sau 30°. Un aranjament de 45° asigură o eficiență mai mare a transferului de masă, făcându-l ideal pentru separări de înaltă puritate. Un aranjament de 30° oferă o cădere de presiune mai mică și o capacitate mai mare, mai potrivită pentru distilare în vid și aplicații cu randament ridicat.

Q5: Ce materiale sunt utilizate pentru fabricarea ambalajelor din tablă ondulată?

R: Ambalajul este fabricat din foi metalice perforate din diverse materiale, inclusiv SS304, SS316L, oțel carbon și aliaje specializate precum Hastelloy sau titan pentru medii foarte corozive. Alegerea materialului depinde de mediul de proces, temperatura de funcționare și cerințele de coroziune.
