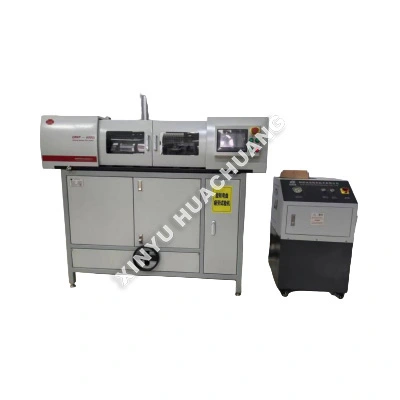

Mașină de testare a oboselii la îndoire pentru montarea țevilor

Mașina de testare a oboselii la îndoire cu fitinguri de țevi XINYU HUACHUANG este un aparat de testare înalt specializat, de calitate industrială, conceput special pentru a evalua integritatea structurală și durata de viață la oboseală a componentelor conductei sub sarcini repetate de încovoiere. Conceput pentru a simula tensiunile dinamice din lumea reală, această mașină de testare a oboselii la îndoire a componentelor conductei aplică cu precizie momentele de încovoiere ciclice pentru a evalua inițierea și propagarea fisurilor. Echipat cu automatizare inteligentă PLC/PC și interblocări de siguranță pe mai multe niveluri, asigură o funcționare sigură, nesupravegheată pe termen lung, oferind în același timp date foarte reproductibile ale curbei S-N pentru cercetare și dezvoltare, controlul calității și certificarea industriei.

Principiul de lucru

Mașina de testare a oboselii la îndoire cu fitinguri de țevi funcționează prin prinderea sigură a unei țevi sau a unei probe de fiting și aplicând un moment de încovoiere controlat, repetitiv, folosind actuatoare servo-hidraulice sau servo-electrice de înaltă precizie. Mașina poate fi configurată pentru îndoire într-un singur plan, îndoire rotativă sau încărcare multi-axială complexă pentru a simula solicitările operaționale reale ale conductei. Pe parcursul testului, sistemul monitorizează și înregistrează continuu parametri precum unghiul de încovoiere, momentul aplicat, numărul de cicluri și deformarea. Testul se termină automat când proba se rupe sau atinge un prag de scurgere predefinit, oferind date precise de viață la oboseală.

Unde Strălucește?

● Încărcare ciclică de înaltă precizie: Dispune de servomotoare premium și celule de sarcină pentru a asigura aplicarea precisă și stabilă a formelor de undă complexe de îndoire (sinusoidală, triunghiulară, bloc) cu zgomot minim.

● Capacitate de testare pe mai multe axe: Acceptă testele de oboseală la îndoire cu un singur plan, cu plan dublu și rotativ pentru a simula cu precizie instalarea conductelor și solicitările operaționale din lumea reală.

● Achiziție inteligentă de date: Software-ul integrat pentru PC înregistrează automat curbele în timp real (moment-unghi, ciclu-defecțiune), calculează durata de viață la oboseală și generează rapoarte de testare cuprinzătoare.

● Construcție robustă și sigură: construit cu un cadru turnat rezistent și dispozitive de blocare de siguranță pe mai multe niveluri (protecție la suprasarcină, oprire de urgență, limitare a fracturilor, detectarea scurgerilor) pentru a asigura siguranța operatorului și longevitatea echipamentului.

● Fixare personalizabilă: oferă o gamă largă de dispozitive de prindere și conectori de capăt specializate pentru a ține în siguranță diferite diametre de țeavă, grosimi de perete și geometrii de fiting.

Specificatii tehnice

Unde este aplicabil?

● Industria petrolului și gazelor: evaluarea oboselii țevilor de foraj, carcasei, țevilor și fitingurilor de conducte în condiții de îndoire ciclică extremă.

● Petrochimie și generare de energie: testarea tuburilor schimbătoarelor de căldură, a conductelor cazanului și a liniilor de abur de înaltă presiune.

● Auto și aerospațial: evaluarea durabilității sistemelor de evacuare, a conductelor de combustibil și a tubulaturii hidraulice sub vibrații și îndoire.

● Construcție și infrastructură: evaluarea duratei de viață la oboseală a tuburilor structurale de oțel, a schelelor și a componentelor podurilor.

● Dispozitive medicale: testarea flexibilității și rezistenței la oboseală a cateterelor, a firelor de ghidare și a stenturilor.

Precauții de utilizare

● Alinierea corectă a probei: asigurați-vă întotdeauna că eșantionul este aliniat perfect în elementele de fixare pentru a preveni încărcările axiale neintenționate sau îndoirea excentrică care pot denatura rezultatele oboselii.

● Verificarea forței de strângere: verificați dacă forța de strângere este suficientă pentru a preveni alunecarea specimenului în timpul testării cu ciclu înalt, dar nu atât de mare încât să provoace strivire prematură la punctele de prindere.

● Configurarea detectării scurgerilor: pentru componentele conductei goale, conectați întotdeauna sistemul intern de monitorizare a presiunii și senzorii de detectare a scurgerilor înainte de a începe testul.

● Creștere treptată a încărcăturii: utilizați funcția de accelerare programabilă a software-ului pentru a crește treptat amplitudinea de îndoire până la nivelul țintă, prevenind încărcarea cu șoc.

Ghid de întreținere

● Zilnic: inspectați toate dispozitivele de prindere și mânerele pentru uzură, fisuri sau deformare. Verificați nivelurile uleiului hidraulic (dacă este cazul) și verificați dacă toate dispozitivele de blocare de siguranță funcționează corect.

● Săptămânal/Lunar: Lubrifiați toate articulațiile mobile, șinele de ghidare și legăturile actuatorului conform specificațiilor producătorului. Curățați zona de testare și inspectați conexiunile electrice pentru a vedea dacă sunt slăbite.

● Trimestrial: efectuați o calibrare completă a sistemului de celule de sarcină, codificatoare unghiulare și traductoare de presiune, utilizând standarde de referință certificate. Inspectați furtunurile și fitingurile hidraulice pentru semne de uzură sau scurgeri.

● Post-test: urmați întotdeauna o secvență de oprire adecvată după o fractură a specimenului. Scoateți cu atenție specimenul rupt, curățați dispozitivele de fixare și inspectați actuatorul pentru orice deteriorare cauzată de eliberarea bruscă a sarcinii.

Service și asistență post-vânzare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Cum simulează mașina tensiunile operaționale ale conductelor din lumea reală?

R: Mașina strânge în siguranță o țeavă sau un eșantion de fiting și aplică momente de încovoiere controlate, repetitive, folosind actuatoare servo-hidraulice sau servo-electrice de înaltă precizie. Poate fi configurat pentru îndoire într-un singur plan, îndoire rotativă sau încărcare multi-axială complexă pentru a reproduce condițiile reale de stres pe care le experimentează conductele în timpul exploatării, inclusiv așezarea solului, dilatarea termică și oboseala indusă de vibrații.

Î2: Ce parametri monitorizează sistemul pe parcursul testului de oboseală?

R: Sistemul înregistrează continuu unghiul de îndoire, momentul aplicat, numărul de cicluri și datele de deformare în timp real. Acest set de date cuprinzător permite inginerilor să traseze curbele S-N (stresul față de numărul de cicluri) și să determine durata exactă de viață la oboseală a componentei conductei în condițiile de încărcare specificate.

Î3: Cum determină mașina când un specimen a eșuat?

R: Testul se termină automat când specimenul se fracturează sau atinge un prag de scurgere predefinit. Pentru testele de țevi sub presiune, sistemul monitorizează presiunea internă și detectează orice cădere de presiune care indică o fisură în perete, asigurându-se că măsurarea duratei de viață la oboseală reflectă defecțiunea reală, mai degrabă decât limitele ciclului arbitrar.

Î4: Poate mașina să testeze atât secțiunile de țeavă drepte, cât și fitingurile, cum ar fi coturile și teurile?

A: Da. Sistemul de strângere și configurația actuatorului sunt reglabile pentru a găzdui secțiuni drepte de țeavă, coturi, teuri, flanșe și alte fitinguri de conducte. Fiecare tip de eșantion poate fi testat în modul său de îndoire cel mai critic pentru a identifica cel mai slab punct al sistemului de conducte.

Î5: De ce este esențială testarea la oboseală la îndoire pentru calificarea conductelor?

R: Conductele de petrol și gaze, procesarea chimică și generarea de energie sunt supuse sarcinilor ciclice de încovoiere din cauza mișcării solului, a ciclului termic și a vibrațiilor echipamentelor. Testarea la oboseală la îndoire oferă datele de la ciclu la defecțiune necesare pentru a stabili intervalele de inspecție, pentru a valida marjele de proiectare și pentru a asigura conformitatea cu standardele de integritate a conductelor, cum ar fi API 570 și ASME B31.3.
