Unitatea experimentală de reformare a metanului

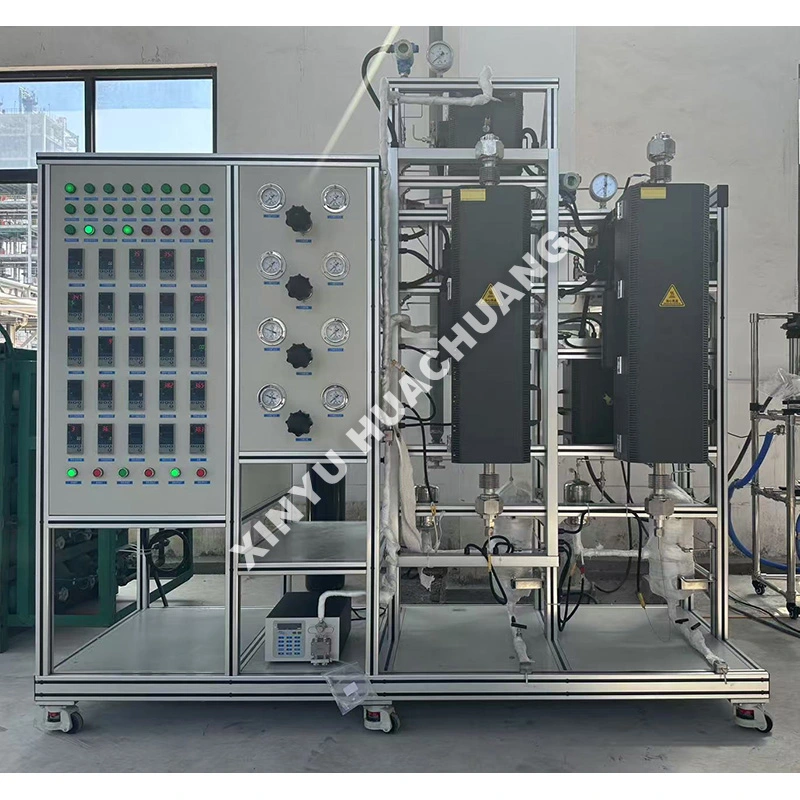

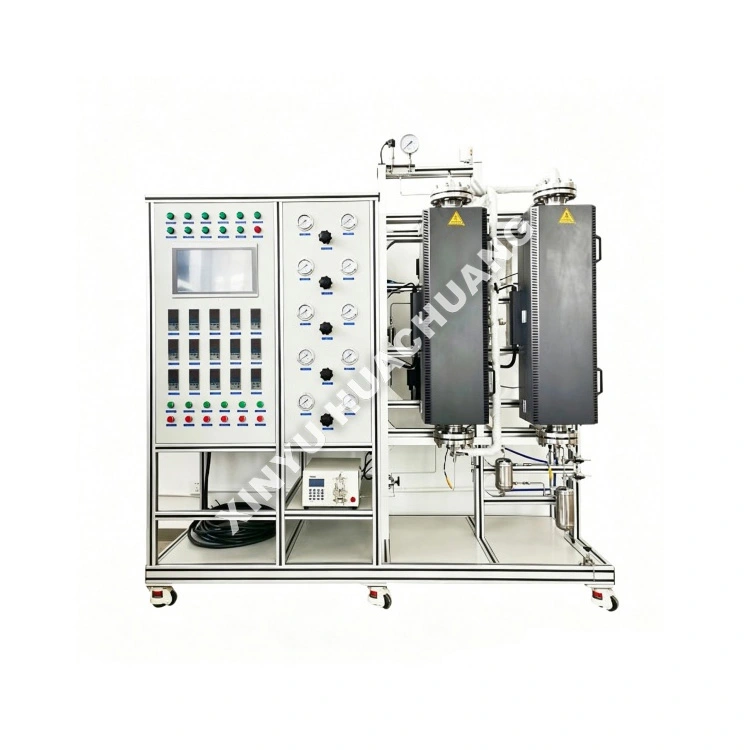

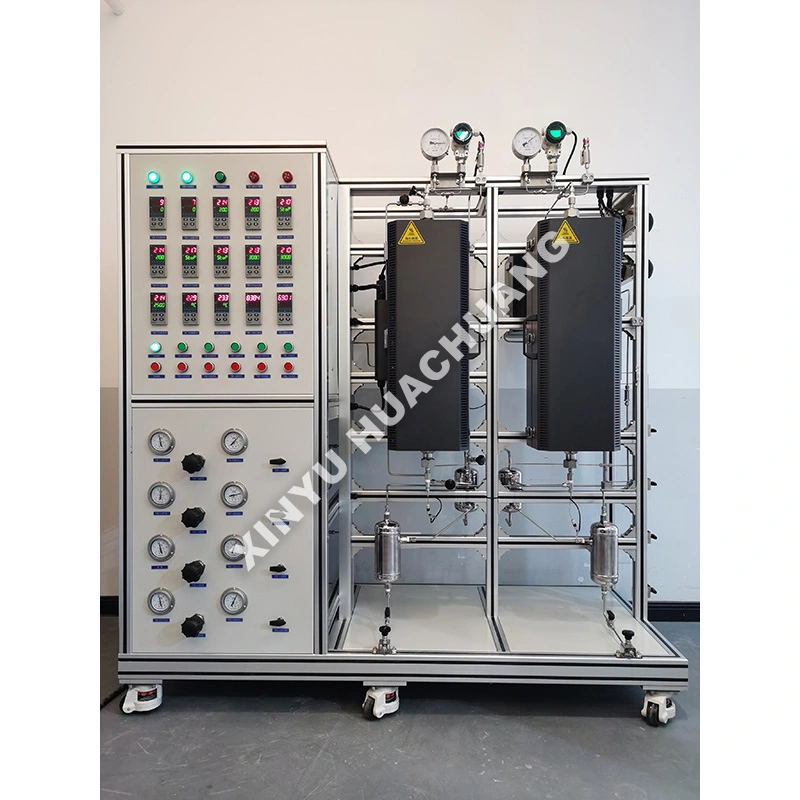

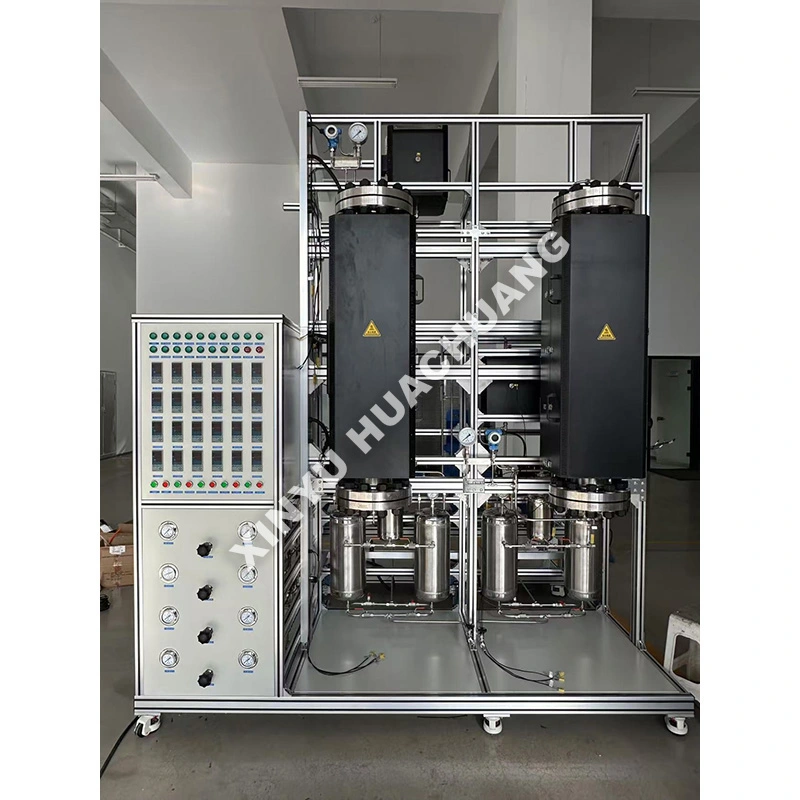

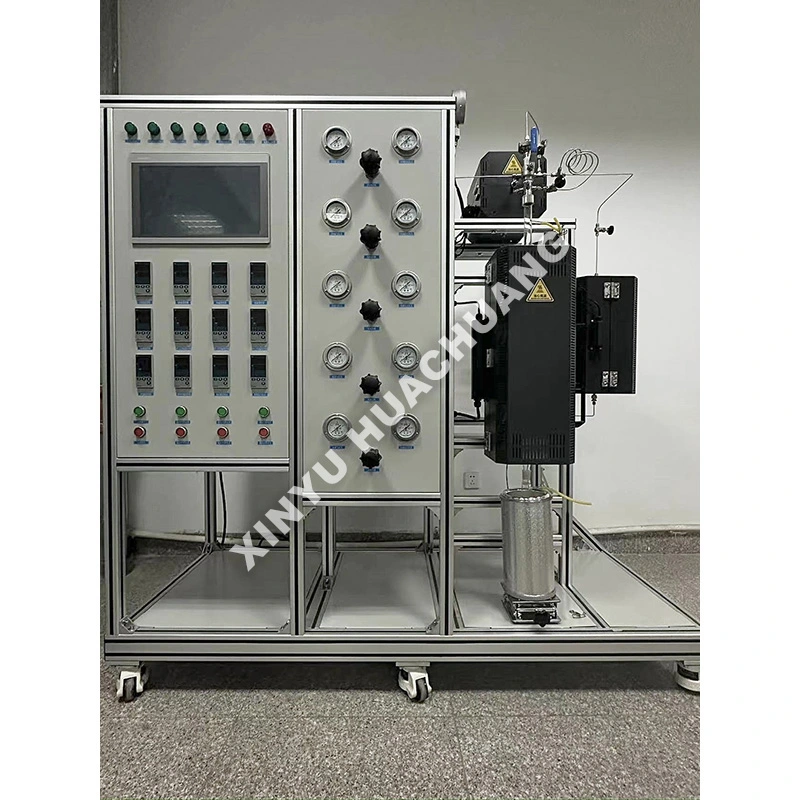

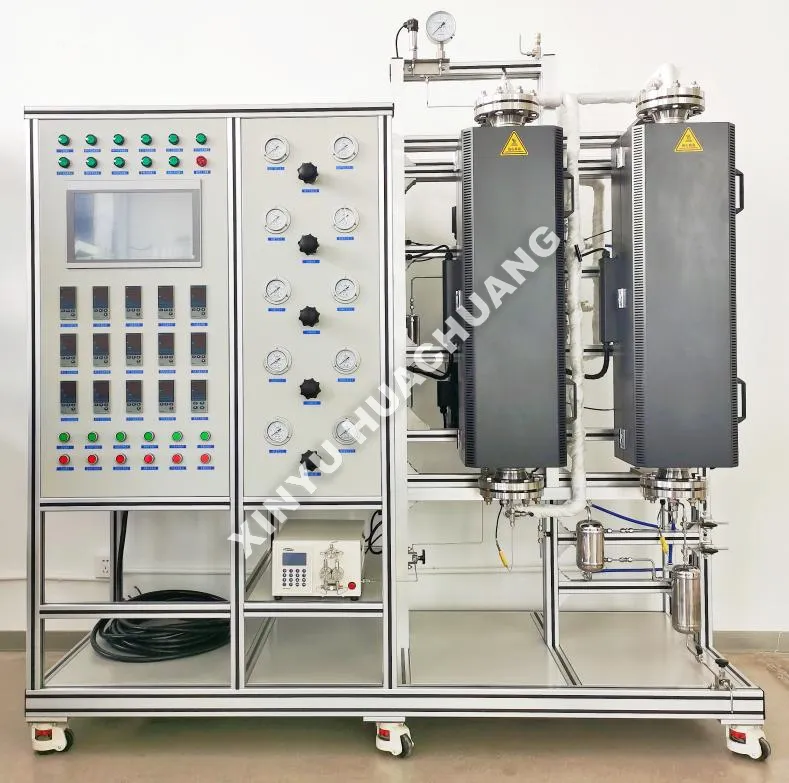

Unitatea experimentală de reformare a metanului XINYU HUACHUANG este un sistem de reactor de laborator extrem de automatizat, proiectat pentru generarea precisă a gazului de sinteză și cercetarea cinetică. Conceput pentru a simula procesele industriale de reformare a metanului cu abur (SMR) și reformare uscată (DRM), controlează cu precizie temperatura, presiunea și raporturile gaz-carbon. Echipată cu automatizare inteligentă PLC și interblocări de siguranță pe mai multe niveluri, această unitate este ideală pentru screeningul catalizatorului, optimizarea proceselor și cercetarea producției de hidrogen în domeniile energetic și petrochimic.

Principiul de lucru

Unitatea experimentală de reformare a metanului funcționează printr-o secvență complet automatizată: reacțiile de reformare endotermă sunt simulate la temperaturi ridicate, metanul este măsurat cu precizie de regulatoare de debit de masă și ulterior amestecat fie cu abur (prin barbotor încălzit) fie cu dioxid de carbon. După preîncălzire, alimentarea gazoasă intră în reactorul cu pat fix - încărcat cu un catalizator pe bază de nichel sau metal nobil - unde reformarea transformă metanul în hidrogen și monoxid de carbon. Pe tot parcursul procesului, unitatea menține profilul de temperatură ridicat necesar printr-un sistem avansat de control al temperaturii, în timp ce modulul său de analiză online a gazelor urmărește continuu compoziția produsului, permițând calcularea în timp real a conversiei metanului și a raportului H₂/CO rezultat.

Avantaje cheie

● Precizie la temperatură înaltă: Încălzirea avansată PID multizonă asigură distribuția uniformă a temperaturii până la 900℃, critică pentru reacțiile de reformare endotermă.

● Simulare versatilă de proces: suportă reformarea metanului cu abur (SMR), reformarea uscată (DRM) și reformarea autotermală (ATR) prin simpla ajustare a compoziției gazului de alimentare.

● Control precis al aburului: sistemul integrat de barbotare încălzit și vaporizator asigură raporturi precise și stabile apă-carbon (S/C) fără condens în liniile de alimentare.

● Automatizare inteligentă: controlul integrat PLC-PC permite înregistrarea automată a datelor, generarea de curbe istorice și operarea nesupravegheată pe termen lung.

● Design robust și sigur: Reactoarele sunt construite din aliaje rezistente la coroziune, la temperaturi înalte (de exemplu, SS316L, Inconel), cu dispozitive de blocare de siguranță pe mai multe niveluri pentru protecție la supratemperatură, suprapresiune și stingerea flăcării.

Specificatii tehnice

Domenii de aplicare

● Producția de hidrogen: C&D pentru reformarea metanului cu abur (SMR) pentru pile de combustie și hidrogen de rafinărie.

● Captarea și utilizarea carbonului: Reformarea uscată a metanului (DRM) pentru a converti CH4 și CO2 în gaz de sinteză valoros.

● Screening catalizator: testarea catalizatorilor pe bază de Ni, metal nobil (Ru, Rh, Pt) și perovskit pentru reacțiile de reformare.

● Optimizarea procesului: Studiarea efectelor temperaturii, presiunii și raporturilor S/C asupra conversiei metanului și rezistenței la cocsificare.

● Cercetare academică: studii cinetice fundamentale și mecanisme de dezactivare a catalizatorului.

Precauții de utilizare

● Încălzirea liniei de abur: asigurați-vă întotdeauna că sistemul de generare a aburului și toate conductele din aval sunt încălzite și izolate corespunzător pentru a preveni condensul apei, care poate deteriora catalizatorul.

● Purjare inertă: purjați întotdeauna reactorul cu un gaz inert (N2 sau Ar) înainte de încălzire și înainte de a introduce abur sau gaze reactive pentru a preveni oxidarea sau amestecurile explozive.

● Secvență de răcire: după experiment, opriți mai întâi alimentarea cu lichid, apoi continuați să curgă gaz inert în timp ce răciți reactorul la temperatura camerei înainte de a opri.

● Siguranța gazelor: metanul și hidrogenul sunt foarte inflamabile. Asigurați-vă că toate conexiunile sunt testate pentru etanșeitate și că sistemul funcționează într-o zonă bine ventilată, cu detectoare de gaz.

Ghid de întreținere

● Zilnic: verificați presiunea cilindrului de gaz, verificați citirile MFC și inspectați nivelul apei din barbotorul. Asigurați-vă că gazele de eșapament sunt ventilate sau tratate corespunzător.

● Săptămânal/Lunar: curățați sau înlocuiți filtrele de gaz și capcanele de umezeală. Inspectați etanșările, supapele și tuburile reactorului pentru orice semne de coroziune sau scurgeri.

● Trimestrial: calibrați regulatoarele de debit de masă și senzorii de temperatură pentru a menține acuratețea testării. Verificați etanșeitatea conexiunilor electrice din dulapul PLC.

● Manipularea catalizatorului: încărcați și descărcați cu atenție catalizatorii pentru a evita strivirea. Monitorizați în mod regulat scăderea presiunii; o creștere bruscă indică cocsificarea sau blocarea patului, necesitând regenerare sau înlocuire.

Service și asistență post-vânzare

La XINYU HUACHUANG, ne angajăm să oferim asistență post-vânzare cuprinzătoare și de încredere pentru a asigura funcționarea continuă și eficientă a echipamentului dumneavoastră. Echipa noastră de service dedicată este întotdeauna gata să vă ajute.

Acoperire cuprinzătoare de garanție

Oferim cu mândrie o garanție de doi ani pentru echipamentele noastre. În această perioadă, oferim servicii gratuite de întreținere și reparații pentru orice probleme legate de calitate, cu excepția celor cauzate de funcționarea necorespunzătoare, modificări neautorizate sau de forță majoră. Pentru echipamentele dincolo de perioada de garanție de doi ani, continuăm să oferim servicii de întreținere pe tot parcursul vieții, taxând doar costul pieselor de schimb și al manoperei.

Mecanism de răspuns rapid

Oferim asistență telefonică de inginerie profesională 7×24 de ore. La primirea unei notificări de eroare, echipa noastră tehnică va răspunde în termen de 24 de ore și va oferi o soluție viabilă. Dacă este nevoie de service la fața locului, inginerii noștri profesioniști vor ajunge la unitatea dumneavoastră în termen de o săptămână. În circumstanțe speciale în care echipamentul nu poate fi reparat, îl vom înlocui necondiționat cu o unitate nouă sau vom oferi o unitate de înlocuire în perioada de garanție de doi ani sau vom lua măsurile necesare pentru a restabili funcționarea normală.

Întrebări frecvente (FAQ)

Î1: Cum această unitate experimentală de reformare a metanului previne cocsarea și dezactivarea catalizatorului în timpul testării pe termen lung?

R: Cocsificarea este o provocare critică în reformarea metanului. Unitatea noastră dispune de un sistem de control al raportului abur-carbon (S/C) reglabil cu precizie, asigurând o stoichiometrie optimă pentru a suprima depunerea de carbon. În plus, oferim un modul de pre-reformator opțional care convertește hidrocarburile mai mari înaintea reactorului tubular principal, funcționând la temperaturi mai scăzute pentru a garanta condiții stabile și blânde, extinzând astfel în mod semnificativ durata de viață a catalizatorului în timpul rulărilor experimentale.

Î2: Poate fi adaptată această unitate atât pentru reformarea metanului cu abur (SMR) cât și pentru reformarea uscată a metanului (DRM)?

R: Da, unitatea este foarte versatilă. Este echipat cu regulatoare de debit de masă (MFC) independente, de înaltă precizie, atât pentru H₂O (prin vaporizator) cât și pentru alimentare cu CO₂. Acest lucru le permite cercetătorilor să comute fără probleme între procesele SMR și DRM, sau chiar să testeze bi-reformarea, pentru a evalua performanța catalizatorului și calitatea gazului de sinteză (raport H₂/CO) în diferite medii de dioxid de carbon și abur.

Î3: Cum menține sistemul profiluri precise de temperatură, având în vedere natura extrem de endotermă a reacției de reformare?

R: Reacția de reformare necesită un aport semnificativ de energie (700–1.000°C). Unitatea noastră experimentală de reformare a metanului utilizează un cuptor de încălzire electric programabil cu mai multe zone cu control adaptiv PID avansat. Mai multe termocupluri sunt plasate strategic de-a lungul tubului reactorului pentru a monitoriza profilul temperaturii în timp real. PLC-ul industrial ajustează dinamic puterea de încălzire pentru a compensa radiatorul endotermic, asigurând date cinetice foarte precise.

Î4: Cum este răcit și analizat în siguranță gazul produs la temperatură înaltă, fără a pierde date critice?

R: Unitatea integrează un sistem specializat de condiționare a gazelor în mai multe etape. Efluentul la temperatură ridicată trece mai întâi printr-un răcitor de stingere rapidă pentru a opri instantaneu orice reacție secundară. Apoi trece printr-un condensator foarte eficient și un separator gaz-lichid pentru a îndepărta aburul și apa nereacționate. Gazul de sinteză uscat este apoi direcționat către un cromatograf de gaze online (GC) pentru o analiză precisă, în timp real, a randamentelor de conversie CH₄, CO, CO₂ și H₂.

Î5: Ce mecanisme de siguranță există pentru a gestiona hidrogenul și monoxidul de carbon la temperaturi înalte în timpul defecțiunilor experimentale?

R: Siguranța este primordială atunci când se manipulează gazul de sinteză. Unitatea experimentală de reformare a metanului are o matrice cuprinzătoare de siguranță. Dacă transmițătorul debitului de metan se defectează sau este detectată o fugă de temperatură, PLC-ul declanșează instantaneu o oprire de urgență (ESD). Oprește automat alimentarea cu hidrocarburi, deschide supapele de purjare cu azot pentru a inertiza reactorul și activează evacuarea pentru a preveni acumularea de gaz exploziv, protejând atât operatorul, cât și echipamentul.
